Термостат 70° для водонагревателя Ariston 65190291 Оригинал

Термостат 70° для водонагревателя Ariston 65190291 Оригинал - компонент для водонагревателей, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором термостаты, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам термостаты по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для водонагревателей и можем предложить более выгодную цену на такой товар, как - термостат 70° для водонагревателя ariston 65190291 оригинал, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Термостат 70° для водонагревателя Ariston 65190291 Оригинал

1. Краткое описание

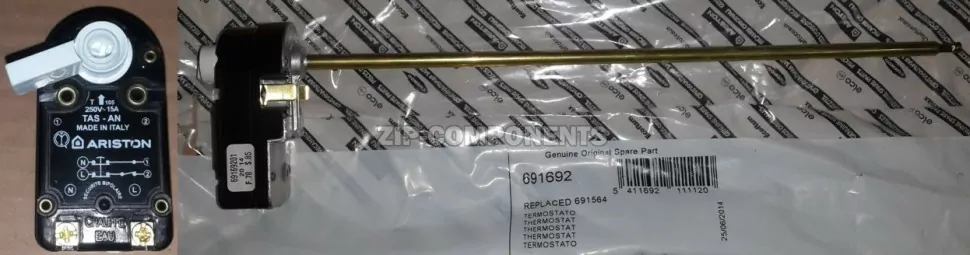

Термостат 70° для водонагревателя Ariston 65190291 (оригинал)

Оригинальный стержневой капиллярный термостат для накопительных водонагревателей Ariston с максимальной уставкой температуры 70 °C. Тип: RST 200 (маркировка на корпусе — синего цвета). Предназначен для регулировки и контроля температуры нагрева воды, оснащён биметаллическим чувствительным элементом и контактной группой для коммутации цепи ТЭНа. Производитель: Thermowatt (Италия). Оригинальный код детали: 65190291. Коды взаимозаменяемых аналогов: 65180173, 181393, 181385, 65150111, WTH404UN. Совместим с широким спектром моделей водонагревателей Ariston серий ABS, TI TRONIC, Platinum, Si, NTS, WB, DL и других при совпадении посадочного размера, длины стержня и электрических параметров.

2. Назначение и применение
Стержневой капиллярный термостат — основной регулирующий элемент системы нагрева накопительного водонагревателя. Выполняет следующие функции:

Регулировка температуры нагрева воды — пользователь устанавливает желаемую температуру (максимум 70 °C), термостат поддерживает её в автоматическом режиме, замыкая и размыкая цепь питания ТЭНа;
Контроль температуры в баке — стержневой датчик погружён в трубку ТЭНа и напрямую контактирует с водой, обеспечивая точное измерение температуры;
Защита от перегрева — при превышении пороговой температуры биметаллическая пластина деформируется и размыкает контакты, отключая ТЭН;
Обеспечение энергоэффективности — термостат предотвращает избыточный нагрев воды и перерасход электроэнергии.
Деталь применяется в электрических накопительных водонагревателях Ariston объёмом 10–150 литров с механическим управлением, вертикальной и горизонтальной установкой. Устанавливается в посадочную трубку ТЭНа с помощью стержневого датчика длиной 270 мм.

3. Основные характеристики
Параметр    Значение
Тип    Стержневой капиллярный термостат
Модель    RST 200
Цвет корпуса    Синий
Максимальная уставка температуры    70 °C
Диапазон регулировки температуры    20–70 °C
Температура аварийного отключения    ~85–90 °C (биметаллическая защита)
Тепловой дифференциал    8–12 °C
Номинальное напряжение    250 В (перем. ток)
Номинальный ток    16 А
Длина стержневого датчика (капилляра)    270 мм
Количество клемм    3 (2 силовые + 1 для индикаторной лампы)
Тип клемм    Плоские FASTON 6,3 мм («папа»)
Расстояние между клеммами    28 мм
Класс температуры    T85
Маркировка на корпусе    T85 TYPE RST 200
Бренд    Ariston
Производитель    Thermowatt (Италия)
Оригинальный код    65190291
Коды аналогов    65180173, 181393, 181385, 65150111, WTH404UN, 3412059, 691224, 181351
Совместимые бренды    Ariston, Thermex, Edisson, Aqua Verso, Etalon
Вес    ~75 г
4. Признаки неисправности
Термостат 65190291 может нуждаться в замене, если наблюдаются следующие симптомы:

Водонагреватель не нагревает воду — ТЭН не включается, индикатор нагрева не горит, питание на прибор подаётся. Возможен обрыв контактной группы термостата или заклинивание в разомкнутом положении;
Вода не достигает заданной температуры — термостат преждевременно размыкает цепь, либо регулировка не работает (ручка не меняет уставку);
Перегрев воды выше 70–80 °C — термостат не отключает ТЭН при достижении уставки, возможен износ биметаллической пластины или залипание контактов;
Частое срабатывание защиты — термостат многократно включает и выключает ТЭН с короткими интервалами, слышны щелчки;
Срабатывание УЗО или автомата — внутреннее замыкание в термостате, пробой на корпус или оплавление контактов;
Видимые повреждения корпуса — трещины, оплавление, потемнение пластика, следы искрения на клеммах;
Запах горелого пластика из-под нижней крышки — признак перегрева контактов или корпуса термостата;
Кнопка защиты (если есть модификация с ручным взводом) не фиксируется — механизм защиты вышел из строя.
Внимание: аналогичные симптомы могут быть вызваны неисправностью ТЭНа, модуля управления или плохим контактом проводки. Перед заменой термостата рекомендуется проверить целостность ТЭНа мультиметром и состояние контактных соединений.

5. Полный список совместимых моделей
Термостат 65190291 совместим со следующими моделями водонагревателей Ariston:

Серия ABS SGHP V (вертикальные, эмаль)
SGHP 50 V, SGHP 80 V, SGHP 100 V, SGHP 120 V, SGHP 150 V

Серия ABS SGHP V SLIM (вертикальные, узкие)
SGHP 30 V SLIM, SGHP 40 V SLIM, SGHP 50 V SLIM, SGHP 65 V SLIM, SGHP 80 V SLIM, SGHP 120 V SLIM, SGHP 150 V SLIM

Серия ABS SGHP VE 1,5 SLIM (вертикальные, узкие, 1,5 кВт)
SGHP 30 VE 1,5 SLIM (3704000), SGHP 50 VE 1,5 SLIM (3700000), SGHP 65 VE 1,5 SLIM (3700001)

Серия ABS SGHP H (горизонтальные)
SGHP 80 H, SGHP 100 H

Серия ABS SGHP H SLIM (горизонтальные, узкие)
SGHP 50 H SLIM

Серия ABS SLV V (вертикальные, серебряное покрытие)
ABS SLV V 50, ABS SLV V 80, ABS SLV V 100, ABS SLV V 120, ABS SLV V 150

Серия ABS SLV V SLIM (вертикальные, узкие)
ABS SLV 30 V SLIM, ABS SLV 40 V SLIM, ABS SLV 50 V SLIM, ABS SLV 65 V SLIM, ABS SLV 80 V SLIM

Серия ABS SLV H (горизонтальные)
ABS SLV H 80, ABS SLV H 100

Серия ABS SLV H SLIM (горизонтальные, узкие)
ABS SLV H SLIM 50, ABS SLV H SLIM 65

Серия ABS PLT V (вертикальные, платиновое покрытие)
ABS PLT V 50, ABS PLT V 80, ABS PLT V 100

Серия ABS PLT V SLIM (вертикальные, узкие)
ABS PLT 30 V SLIM, ABS PLT 50 V SLIM, ABS PLT 65 V SLIM, ABS PLT 80 V SLIM

Серия ABS PRO R (вертикальные)
ABS PRO R 50 V, ABS PRO R 80 V, ABS PRO R 100 V

Серия ABS PRO R V SLIM (вертикальные, узкие)
ABS PRO R 30 V SLIM, ABS PRO R 40 V SLIM, ABS PRO R 50 V SLIM, ABS PRO R 65 V SLIM, ABS PRO R 80 V SLIM

Серия TI TRONIC (вертикальные, механическое управление)
TI TRONIC 50 V, TI TRONIC 80 V, TI TRONIC 100 V, TI TRONIC 30 V SLIM, TI TRONIC 40 V SLIM, TI TRONIC 50 V SLIM, TI TRONIC 65 V SLIM, TI TRONIC 80 V SLIM

Серия Platinum (механическое управление)
Platinum 10 V, Platinum 15 V, Platinum 30 V, Platinum 50 V, Platinum 80 V, Platinum 100 V

Серия Si (механическое управление)
Si 10 V, Si 100 H

Серия Standard (механическое управление)
Standard mechanic (все модели с механическим термостатом)

Серия Standard Slim
Standard Slim (все модели)

Серия ER
ER 15 V

Серия PLATINUM VERTICAL SMALL
Platinum Vertical Small 10 V, Platinum Vertical Small 15 V, Platinum Vertical Small 30 V

Серия NTS (Regent / Superlux)
NTS 50 RE, NTS 80 RE, NTS 100 RE

Серия WB
WB 50 V, WB 80 V, WB 100 V

Серия DL
DL 50 V, DL 80 V

Серия LYDOS
LYDOS 50 V, LYDOS 80 V, LYDOS 100 V, LYDOS 30 SLIM, LYDOS 50 SLIM, LYDOS 65 SLIM, LYDOS 80 SLIM

Серия BLU1 R
BLU1 R 50 V, BLU1 R 80 V, BLU1 R 100 V, BLU1 R 30 V SLIM, BLU1 R 50 V SLIM, BLU1 R 65 V SLIM, BLU1 R 80 V SLIM

6. Важно
Термостат 65190291 имеет длину стержневого датчика 270 мм. Перед заказом обязательно измерьте длину старого термостата — несовпадение длины приведёт к некорректному измерению температуры или невозможности установки.
Цвет корпуса (синий) указывает на тип RST 200 с уставкой до 70 °C. Не заменяйте его на термостаты с другим цветом корпуса (красный — RST 300, чёрный — иные модификации) — они имеют другие температурные характеристики.
Тип клемм — FASTON 6,3 мм «папа», расстояние между клеммами — 28 мм. Несовпадение типа клемм приведёт к невозможности корректного подключения.
Аналог 181393 (RTS PLUS, 70/90, 16 А) полностью совместим по посадочным и электрическим параметрам.
Термостат не имеет кнопки ручного взвода (в отличие от моделей с защитой Bipolar Safety). Если в вашей системе требуется защита с ручным сбросом — используйте другую модель.
Список совместимых моделей не является исчерпывающим — термостат может подходить к другим моделям Ariston (а также Thermex, Edisson, Aqua Verso) при совпадении длины стержня (270 мм), номинального тока (16 А), типа клемм и посадочной трубки.
Высокое напряжение! Все работы по замене термостата выполняются только при полностью обесточенном водонагревателе.
7. Рекомендации по установке
Отключите водонагреватель от электросети. Выньте вилку из розетки и убедитесь в отсутствии напряжения на клеммах.
Перекройте подачу холодной воды в водонагреватель. Закройте впускной кран на подводящей трубе.
Слейте воду из бака. Откройте горячий кран на смесителе для подачи воздуха в бак, затем откройте сливной кран или снимите предохранительный клапан и дождитесь полного опорожнения.
Снимите нижнюю пластиковую крышку водонагревателя. Открутите крепёжные винты и аккуратно снимите кожух.
Сфотографируйте схему подключения проводов перед отключением — это позволит корректно подсоединить новый термостат. Обратите внимание на расположение фазы, ноля и провода контрольной лампы.
Отсоедините провода от старого термостата. Тяните за клеммы, а не за провода, чтобы избежать повреждения изоляции.
Извлеките старый термостат. Аккуратно вытащите стержневой датчик из посадочной трубки ТЭНа. Не допускайте изгиба стержня.
Осмотрите посадочную трубку ТЭНа. При наличии накипи или коррозии очистите внутреннюю поверхность трубки мягкой щёткой или ветошью. Трубка должна быть чистой и сухой — загрязнения ухудшают теплопередачу и приводят к ошибкам измерения температуры.
Проверьте состояние ТЭНа и магниевого анода. Если ТЭН покрыт толстым слоем накипи или анод изношен более чем на 50% — рекомендуется заменить их одновременно с термостатом.
Установите новый термостат 65190291. Вставьте стержневой датчик в посадочную трубку до упора. Датчик должен входить свободно, без перекосов и изгибов.
Закрепите термостат в штатном креплении. Убедитесь, что корпус надёжно зафиксирован и не болтается.
Подключите провода в соответствии с ранее сделанной фотографией. Соблюдайте правильную полярность и подключение контрольной лампы.
Установите пластиковую крышку на место и закрепите винтами.
Заполните бак водой. Откройте подачу холодной воды, откройте горячий кран на смесителе — когда из него пойдёт вода без воздуха, бак заполнен.
Проверьте герметичность соединений и зоны установки ТЭНа/термостата.
Подключите водонагреватель к электросети только после полного заполнения бака водой. Включение без воды приведёт к перегоранию ТЭНа.
Проверьте работоспособность. Установите температуру 50–60 °C и включите нагрев. Через 10–15 минут убедитесь, что вода нагревается. Проверьте, отключается ли ТЭН при достижении заданной температуры.
Если водонагреватель не нагревает воду, ТЭН работает непрерывно или срабатывает защита — проверьте исправность ТЭНа, состояние проводки и правильность подключения термостата. При невозможности самостоятельной диагностики обратитесь к квалифицированному специалисту.
