Датчик оттайки (Дефростр) холодильника с ТПП LG 6615JB2002A

1. Краткое описание

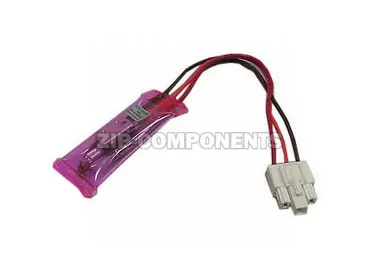

Датчик оттайки (Дефростер) холодильника с ТПП LG 6615JB2002A (NTC 10 кОм, 72°C, PRB005LG, KSD-2002) — оригинальный комбинированный узел системы No Frost, объединяющий термодатчик (NTC) и плавкий термопредохранитель. Предназначен для контроля температуры испарителя и управления циклом автоматической оттайки в холодильниках LG, а также совместимых моделях Samsung и Westinghouse. Датчик определяет момент, когда испаритель покрылся льдом, и подаёт сигнал на включение ТЭНа оттайки, а по достижении заданной температуры — на его отключение. Встроенный термопредохранитель срабатывает при +72°C, защищая систему от перегрева и возгорания. Сопротивление сенсора ~10 кОм при +25°C, температура замыкания контактов −4°C, размыкания +12°C, напряжение 220–250В, ток до 10А. Оригинальная запчасть LG, устанавливается без доработок и полностью соответствует заводским параметрам. Высокая точность срабатывания, надёжная защита и долгий срок службы — отличное решение для восстановления системы оттайки вашего холодильника.

2. Назначение и применение
Датчик оттайки 6615JB2002A является составной частью системы No Frost и устанавливается в зоне испарителя морозильной камеры. Устройство выполняет две ключевые функции:

Управление циклом оттайки. Датчик отслеживает температуру испарителя и подаёт сигнал на модуль управления для включения ТЭНа оттайки. По достижении заданной температуры цепь размыкается, и нагрев прекращается.

Аварийная защита от перегрева. Встроенный плавкий термопредохранитель срабатывает при достижении критической температуры +72°C, полностью обесточивая нагреватель и предотвращая оплавление пластика и возгорание.

Без исправного датчика система оттайки не работает корректно: наледь на испарителе не тает, эффективность охлаждения снижается, компрессор работает с перегрузкой, продукты портятся. Своевременная замена датчика восстанавливает заводскую производительность холодильника и продлевает срок службы компрессора.

Деталь подходит для холодильников LG серий GR, GRS, GN, а также для моделей Samsung и Westinghouse, где применяется аналогичный узел.

3. Основные характеристики
Параметр    Значение
Оригинальный артикул    6615JB2002A
Альтернативные обозначения    6615JB2002F, 6615JB2002B, 6615JB2002M, 6615JB2002T, 6615JB2005A, PRB005LG, KSD-2002, RFLG002, 66152002A, 352142, 5060611, RF190I, B00GZ0L5CQ
Тип    Комбинированный датчик оттайки (NTC + плавкий термопредохранитель)
Сопротивление сенсора    ~10 кОм при +25 °C (NTC)
Температура замыкания контактов    −4 °C
Температура размыкания контактов    +12 °C
Температура срабатывания предохранителя    +72 °C
Рабочее напряжение    220–250 В AC
Максимальный ток    0,5–10 А
Количество контактов    4 (2 разъёма)
Тип подключения    Разъём под защёлку
Длина датчика    265 мм
Материал    Пластик
Цвет    Розовый / Мультиколор
Вес    0,02–0,5 кг
Применимость    LG, Samsung, Westinghouse
Страна производства    Китай
4. Признаки неисправности
Замена датчика оттайки необходима при появлении следующих симптомов:

Наледь на испарителе не тает. Датчик не подаёт сигнал на включение ТЭНа оттайки, что приводит к накоплению льда на испарителе и снижению эффективности охлаждения.

Холодильник работает без остановки, но не охлаждает. Испаритель покрыт льдом, воздух не проходит через него, компрессор работает с перегрузкой.

Система оттайки не отключается. Нагреватель работает постоянно, что может привести к перегреву и повреждению компонентов.

Срабатывание термопредохранителя. Если предохранитель сработал, система оттайки полностью отключается и требует замены датчика.

Компрессор не включается. Модуль управления получает неверные данные о температуре испарителя и блокирует запуск компрессора.

Ошибка на дисплее холодильника, связанная с системой оттайки.

Посторонние шумы при работе холодильника. Треск или щелчки в зоне испарителя могут указывать на неисправность системы оттайки.

Оплавление или потемнение корпуса датчика. Признак перегрева — требует немедленной замены.

5. Полный список совместимых моделей
Холодильники LG, серия GR (Top Mount и Bottom Freezer):
GR-2xx: GR-242MF, GR-242MF.PWQREX, GR-242MSF, GR-242SF, GR-282M, GR-282MF, GR-282R, GR-282S, GR-282SF, GR-282SF.ASKQCIS

GR-3xx: GR-312MF, GR-322W, GR-322W.ASKQCIS, GR-322WL, GR-322WV, GR-332R, GR-332SF, GR-372SF, GR-372SVF

GR-4xx: GR-432, GR-432BEF, GR-432SF, GR-432SVF, GR-482BEF, GR-482SF, GR-482SVF, GR-482SVF.SSKQCIS, GR-492WF

GR-5xx: GR-532SF, GR-532TF, GR-532TVF, GR-572T, GR-572TVF

GR-6xx: GR-602TVF, GR-642BEF, GR-642TVF

GR-T: GR-T3421G, GR-T342G, GR-T342S, GR-T342SV, GR-T342SV.SEQCIS, GR-T3821GV, GR-T382G, GR-T382GV, GR-T382GV.SSWQVLZ, GR-T382S, GR-T382SV, GR-T452G, GR-T452GVA, GR-T452GV, GR-T452GV.ASEQCIS, GR-T452X, GR-T452XV, GR-T452Z, GR-T502G, GR-T502GV, GR-T502XV, GR-T502Z, GR-T542G, GR-T542GA, GR-T542GV, GR-T542GVA, GR-T542GT, GR-T582G, GR-T582GS, GR-T582GT, GR-T582GVA, GR-T582GV

GRS: GRS282MF, GRS332SF, GRS332SVF, GRS372SVF, GRS432BEF, GRS432SVF, GRST452GV, GRST502G

Холодильники LG, серия GN:
GN-B352CPCA, GN-B352CVCA, GN-B392CECA, GN-B392CLCA, GN-B392CPCA, GN-B392CVCA, GN-B392YLC, GN-B492CPCA, GN-B492CVQA, GN-M492CLQA, GN-M492CPCA, GN-M492CPQA, GN-M492YQ, GN-M492YVQ, GN-M562YLQA, GN-M562YVQ, GN-S392QVC, GN-S402GCA

Холодильники LG, прочие модели:
2D320NF, FD-325NF, FD-425NF, GR-822DEF, N245CNZ, GR-822DEF(GR822DEF)

Холодильники Samsung:
Модели с системой No Frost, в которых применяется датчик 6615JB2002A (применимость уточняется по посадочному размеру и типу разъёма)

Холодильники Westinghouse:
Модели с системой No Frost, в которых применяется датчик 6615JB2002A (применимость уточняется по посадочному размеру и типу разъёма)

Другие совместимые бренды:
Модели холодильников других производителей с системой No Frost, где применяется аналогичный датчик оттайки с сопротивлением ~10 кОм, температурой срабатывания предохранителя +72°C и 4 контактами.

6. Важно
Перед покупкой сверьте артикул и внешний вид детали. Разные партии могут иметь незначительные отличия в длине датчика (265 мм) и цвете корпуса (розовый/мультиколор), но это не влияет на работу.

Проверьте совместимость по модели холодильника. Список совместимых моделей максимально полный, но если вашей модели нет в перечне — уточните у продавца по полному номеру холодильника.

Оригинальная запчасть. Данный датчик является оригинальным компонентом LG и полностью соответствует заводским характеристикам.

Взаимозаменяемость: 6615JB2002A совместим с 6615JB2002F, 6615JB2002B, 6615JB2002M, 6615JB2002T, 6615JB2005A, PRB005LG, KSD-2002, RFLG002, 66152002A, 352142, 5060611, RF190I, B00GZ0L5CQ.

Внимание: производитель LG заменил артикул 6615JB2002A на 6615JB2002F. Оба артикула полностью взаимозаменяемы. При заказе уточняйте актуальный артикул у продавца.

Неремонтопригодность: после срабатывания плавкого предохранителя датчик не подлежит восстановлению и требует замены на новый.

7. Рекомендации по установке
Отключите холодильник от электросети. Перед началом работ обязательно выньте вилку из розетки. Это обязательное условие безопасности.

Получите доступ к испарителю. В зависимости от модели холодильника испаритель может располагаться за задней панелью морозильной камеры. Снимите защитную панель, открутив крепёжные винты.

Сфотографируйте схему подключения. Перед отсоединением проводов сфотографируйте их расположение и маркировку разъёма, чтобы при установке нового датчика не перепутать контакты.

Демонтируйте старый датчик. Отсоедините разъёмы (4 контакта), аккуратно извлеките датчик из посадочного места в зоне испарителя.

Установите новый датчик. Подключите разъёмы до щелчка, закрепите датчик в штатном месте. Убедитесь, что провод не касается подвижных частей и не пережат.

Соберите холодильник в обратном порядке. Установите защитную панель и все снятые элементы.

Включите холодильник и проверьте работу. В течение 30–60 минут холодильник должен выйти на заданный температурный режим. Проверьте работу системы оттайки: через некоторое время после запуска компрессора должен начаться цикл оттайки (ТЭН включается, наледь тает).

Рекомендация: если вы не уверены в своих навыках ремонта бытовой техники, доверьте замену датчика квалифицированному мастеру. Неправильное подключение проводов может привести к повреждению системы оттайки или выходу холодильника из строя.
