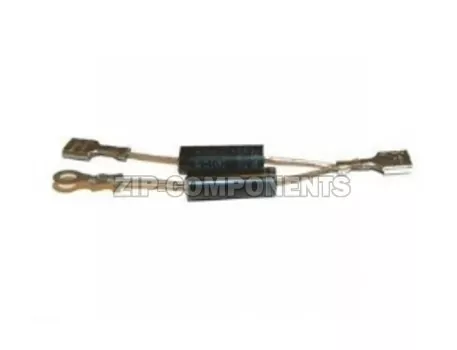

Диод для СВЧ сдвоенный HVR 3-9 HVR-62 HVR1X-32 HVRZX062H 9KV

Диод для СВЧ сдвоенный HVR 3-9 HVR-62 HVR1X-32 HVRZX062H 9KV - компонент для мелкой бытовой техники, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором диоды, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам диоды по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для мелкой бытовой техники и можем предложить более выгодную цену на такой товар, как - диод для свч сдвоенный hvr 3-9 hvr-62 hvr1x-32 hvrzx062h 9kv, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

Диод для микроволновой печи сдвоенный HVR 3-9 HVR-62 HVR1X-32 HVRZX062H 9KV

1. Краткое описание
Сдвоенный высоковольтный защитный диод для микроволновых печей. Внутри одного корпуса расположены два диода, соединённые встречно-последовательно (катодами друг к другу) — такая конструкция называется также фьюз-диодом или защитным диодом. Максимальное обратное напряжение — 9 кВ (9000 В). Диод устанавливается параллельно высоковольтному конденсатору и защищает его от обратного пробоя. Деталь универсальная — совместима с большинством микроволновых печей мощностью 700–1200 Вт, в которых применяется защитный сдвоенный диод с аналогичными параметрами. Оригинальный код — E193.

Альтернативные артикулы и взаимозаменяемые маркировки диода: HVR 3-9, HVR-62, HVR1X-32, HVRZX062H, HVR-2X062H, 2X062H, 2X062, HV-6X2PI, HV-6X2P1, CL01-I2, CL01-12, SK0712H, SK4226H, SK 4N 15L, MA05W02-GC, MCW420UN, E193, DE59-00002A.

2. Назначение и применение
Сдвоенный высоковольтный диод выполняет в микроволновой пече две функции:

Защитная — устанавливается параллельно высоковольтному конденсатору и защищает его от обратного напряжения, которое возникает при работе магнетрона. Без защитного диода конденсатор может пробиться, что приведёт к выходу из строя трансформатора, магнетрона и других элементов высоковольтной цепи.
Выпрямительная — в некоторых схемах диод участвует в удвоении напряжения, преобразуя переменное высоковольтное напряжение от трансформатора в постоянное для питания магнетрона.
Деталь применяется в микроволновых печах практически всех производителей: LG, Samsung, Daewoo, Bosch, Siemens, Electrolux, Gorenje, Supra, BBK, Vitek, Rolsen, Mystery, Candy, Sharp, Panasonic, Whirlpool, Daewoo, Midea, Hisense, Beko, Redmond, Scarlett, Horizont, Centek и других.

3. Основные характеристики
Параметр    Значение
Тип детали    Сдвоенный высоковольтный защитный диод для СВЧ
Оригинальный код    E193
Маркировки    HVR 3-9, HVR-62, HVR1X-32, HVRZX062H
Конструкция    Два диода в одном корпусе, встречно-последовательно
Максимальное обратное напряжение    9 кВ (9000 В)
Максимальное обратное напряжение в импульсе    ~10,8 кВ
Максимальный прямой ток    350 мА
Максимальный импульсный прямой ток    до 50 А
Максимальный обратный ток утечки    10 мА
Максимальное прямое напряжение    13,5 В при токе 0,35 А
Рабочая температура    от −40 до +125 °C
Тип клемм    Faston 4,8 мм (2 шт.)
Длина корпуса    ~21 мм
Ширина корпуса    ~7,5 мм
Вес    ~10 г
Материал корпуса    Пластик / эпоксидный компаунд
Страна-производитель    Китай
Применимость    Универсальная

4. Признаки неисправности
Микроволновка включается, но не греет — диод пробит, высоковольтная цепь не работает
При пробое защитного диода может перегорать высоковольтный предохранитель — печь не запускает режим СВЧ
Посторонние звуки при работе — треск, щелчки, гудение в зоне расположения конденсатора
Запах гари или оплавления из корпуса печи
Искрение в районе высоковольтного конденсатора
При прозвонке мультиметром пробитый диод показывает нулевое сопротивление в обоих направлениях (короткое замыкание) или обрыв в обоих направлениях
Важно: аналогичные симптомы могут вызывать неисправный магнетрон, высоковольтный конденсатор, предохранитель или трансформатор. Для точной диагностики необходимо поочерёдно проверить все элементы высоковольтной цепи. Проверка диода обычным мультиметром затруднена — из-за высокого напряжения пробоя диод может звониться как исправный, но не работать под нагрузкой. Надёжный способ проверки — замена на заведомо исправный диод.

5. Полный список совместимых моделей
LG — серия MB

MB-3744W, MB-390A, MB-392A, MB-393MC, MB-393T, MB-394A, MB-395T, MB-4022E, MB-4022G, MB-4022W, MB-4042D, MB-4042E, MB-4042G, MB-4042H, MB-4042U, MB-4042W, MB-4047C, MB-4047K, MB-4322A, MB-4322AH, MB-4322T, MB-4322W, MB-4323L, MB-4342A, MB-4342W, MB-4343C, MB-4343L, MB-4346A, MB-4346C, MB-4346W, MB-4352T, MB27KX1000, MB27KX1001

LG — серия MC

MC-7642E, MC-7642ES, MC-7642W, MC-7643D, MC-7643JC, MC-7644A, MC-7646GQ, MC-7646UQ, MC-7647B, MC-7647BS, MC-766Y, MC-7682W, MC-7683D, MC-7683J, MC-7836M, MC-783MC, MC-783RC, MC-7844N, MC-7844NR, MC-785DC, MC-7884NC, MC-8047AR, MC-805AR, MC-807GLR, MC-807SLR, MC-8082WR, MC-8083DR, MC-8087AR, MC-8087ARC, MC7846GQ, MC7849H, MC7889DS, MC8249BR, MC8289URC

LG — серия MD

MD-2643G, MD-2644GT, MD-2654F, MD-3248YZ, MD-6652IC, MD-6654F

LG — серия MF

MF6540SFB, MF6540SFS, MF6543AFK, MF6543AFR, MF6543AFS, MF6543AFY, MF6546RFS, MF6549RFS, MF6549SFS, MF6580MRF, MF6587RFS, MF6588PRFB, MF6588PRFR, MF6588PRFW

LG — серия MG

MG-5315, MG-5335T, MG-580MD, MG-583MC, MG6343BMD, MG6343BMR, MG6343BMY, MG6349LM, MG6349LMS

LG — серия MH

MH-592A, MH-594A, MH-595T, MH-595U, MH-596B, MH-596G, MH-6022W, MH-6022DS, MH-602Y, MH-6042U, MH-6042W, MH-6044V, MH-6072A, MH-607Y, MH-6082B, MH-6322A, MH-6322T, MH-6322W, MH-6323L, MH-6324B, MH-6327BS, MH-6327DRS, MH-6327EB, MH-6329H, MH-6341QM, MH-6342A, MH-6342BB, MH-6342W, MH-6343C, MH-6344B, MH-6346A, MH-6346B, MH-6346C, MH-6346HQM, MH-6346QM, MH-6346QMS, MH-6346RF, MH-6346W, MH-6347B, MH-6347BS, MH-6347DRS, MH-6347EB, MH-6347GR, MH-6347GRS, MH-6348B, MH-6348BS, MH-6348DRS, MH-6348EB, MH-6349H, MH-6352F, MH-6352T, MH-6354G, MH-6354Y, MH-6382B, MH-6384BC, MH-6386RF, MH-6387RFS, MH-6387RFR, MH-6387VRC, MH-6388DRB, MH-6388EB, MH-6388PRFR, MH-657PLM, MH-658PMS, MH-6642W, MH-6646QM, MH-6647BS, MH-6652T, MH-6682B, MH-6682PMS, MH-676TD, MH-6807D, MH-683MD, MH-704A, MH-705A, MH-745HD, MH-794GS

LG — серия MJ

MJ3281BC, MJ3881BC

LG — серия ML

ML2881CP

LG — серия MS

MS-1724U, MS-1724W, MS-1744JL, MS-1744U, MS-1744W, MS-1907C, MS-190A, MS-191MC, MS-192A, MS-192U, MS-194A, MS-195U, MS-196B, MS-196G, MS-2022G, MS-2022W, MS-2042DS, MS-2042W, MS-2072A, MS-207Y, MS-2082B, MS-2087W, MS-2315, MS-2322A, MS-2322W, MS-2324B, MS-2327BS, MS-2327DRS, MS-2342A, MS-2342W, MS-2343L, MS-2346C, MS-2346W, MS-2347B, MS-2347BS, MS-2347DRS, MS-2347EB, MS-2347GR, MS-2347GRS, MS-2348B, MS-2348BS, MS-2348DRS, MS-2348EB, MS-2349H, MS-2352F, MS-2352T, MS-2354G, MS-2354Y, MS-2355F, MS-2382B, MS-2384B, MS-2384BL, MS-2387BS, MS-2387DRS, MS-2387EB, MS-2387VR, MS-2388DRS, MS-2388EB, MS-2388VR, MS-253DC, MS-255T, MS-256PLS, MS-2647BS, MS-2652F, MS-2682B, MS-2682Y, MS-280MD, MS-283MC, MS-285SD, MS-345SD

Samsung

C100R, C103R, C105AFR, C105AR, C106R, C109STR, CE1000R, CE1031R, CE103VR, CE1051R, CE1070R, CE1071AR, CE1071R, CE1110R, CE1150R, CE1160R, CE1175ER, CE1180GBR, CE1185GBR, CE1190R, CE1350R, CE2718NR, CE2813NR, CE2815NR, CE2827NR, CE2833NR, CE2875NR, CE2877NR, CE287ASTR, CE287DNR, CE287GNR, CE287MNR, CE2914NR, CE2927NR, CE945GR, CE95GF, CM1019, CP1395ESTR, CP1395STR, FC139STR, FG87KSTR, G2638CR, GE102WR, GE102YR, GE1072R, GE107LR, GE107WR, GE81ZR, GE82WR, GE83DT, GE83GR, GE83UR, GE83ZR, GE872R, GE87GR, GE87HR, GE87KR, GE87LR, GE87QR, GE87WR, GE87YR, GE89ASTR, GE89MSTR, M1712R, M181DNR, M182DN, M183DNR, M183STR, M187ASTR, M187BNR, M187DNR, M187GNR, M187HNR, M187JNR, M187MNR, M1914NR, M192DNR, M197DFR, M197DMR, M197DNR, M2330DN, M2340GN, M6138N, M6148N, M6235, M6237, M8134N, M9235, M9245, MC285TATCSQ, MC28H5013AK, MC28H5013AW, MC28H502MAW, MC28H5135CK, MC32F604TCT, ME81WR, ME872R, MG28F301TAS, MR103R, MS83HNR, MW81WR, MW83ZR, MW872R, MW87LR, MW87WR, PG113R, PG117R, RE-1200

Daewoo

KOC-8H6T, KOC-8HBF, KOR-5A07B, KOR-5A07Y, KOR-5A0BW, KOR-6L05, KOR-6L0BS, KOR-6L45, KOR-6L65, KOR-7L45, KOR-8A0R, KOR-8A0BA, KOR-9G05, KOR-9G85, KQG-6L35, KQG-6L4B, KQG-9GCK, KQG-E71B

Bosch / Siemens

FFD4732, FFM5532, FFM5632, FFL5532, CMA583MS, CMG6333, CMG6334, CMG6533, CMG6363, CMG6763, HMD7353, HMT72M, HMT84M, HMT85M, HME921M, HME922M

Electrolux / AEG / Zanussi

EMC28950S, EMM21000W, EMS17006OX, EMS21400S, EMS21400W, EMS26006OX, ZMI630, ZMM640, ZMM650

Gorenje

BM6250ORA, GMO20DG, GMO20DW, GMO23ORA-ITO, GMO25DC, GMO25ORA-ITO, MO20DG, MO20DW, MO4250CLI, BM235CLI, BM140DLS, BM171CLI

Panasonic

NN-SD997S, NN-SN936B, NN-CD997, NN-SD987, NN-SN977, NN-GD55, NN-GD57, NN-CD97, NN-CS596, NN-ST596, NN-DS59, NN-GD37, NN-GF50, NN-GS310, NN-CF87

Sharp

R-2000R, R-820JS, R-780BK, R-651ZS, R-742JS, R-951ZS, R-661ZS, R-551ZS, R-770ZS, R-930AK, R-930AW, R-930CS

Whirlpool / GE / Hotpoint

WMH31017HS, WMH32519HZ, WMH53520H, WMH78019H, WMC30516AS, JVM131G, JVM130G, JES733W, JES733B, ZEM200W, WMH1163HV

BBK

20MWG-730T/BX, 20MWG-741S/W, 20MWG-840S/BS, 20MWS-722T/B-M, 23MWG-850T/B-M, 23MWG-923M/BX

Supra

MWG-1930TS, MWG-2101MW, MWG-2120SW, MWS-1804MW, MWS-1808MW, MWS-1814, MWS-1824SW, MWS-1834TW, MWS-1928MS, MWS-2129SS

Vitek

VT-1693, VT-1695, VT-1697, VT-1698, VT-1699

Rolsen

MG1770, MG2080, MG2380, MS1770, MS2080, MS2380

Mystery

MMW-1707, MMW-1710, MMW-2008G, MMW-2009G, MMW-2012, MMW-2018G, MMW-2309GS, MMW-2315G, MMW-2516GM, MMW-2817GCM

Candy

CMW2070DW, CMW2070DS, CMW2570DS, CMG2071DS, CMG2571DS, CMW20D, CMW25D

Midea

AM820CWW-W, AM820CMF-W, AM820CMF-B, AG820CJF, AG820CXX, AM720CXX, AM920CXX-W, AM931CXX

Beko

MWB1710, MWB1910, MWB2010, MWB2510, MOM2020, MOM2030, MOM2040, MOM2410, MOM2420, MOM2520

Redmond

RM-2001, RM-2002, RM-2002D, RM-2003, RM-2004, RM-2005, RM-2006, RM-2007, RM-2008

Scarlett

SC-MW137, SC-MW138, SC-MW139, SC-MW140, SC-MW141, SC-20S03, SC-20MW, SC-23S03, SC-25S03

Horizont

MW-2017, MW-2301, MW-2372, MW-2017W, MW-2301W, 20MW700-1378B, 20MW800-1378

Erisson

MW-20SM, MW-23SM, MW-20MW, MW-23MW, MW-25SMW

Centek

CT-2006, CT-2013, CT-2019, CT-2021, CT-2033

DEXP

MSO-706, MSO-707, MSO-710, MSO-807, MSO-810, MSO-812, MSO-907, MSO-910, MSO-912

Galanz

GA-707, GA-823, GA-902, GA-1000, GA-1200, GA-1300, GA-1400

Hisense

MI688S, MI688W, MI728S, MI728W, MI828S, MI828W

6. Важно
Диод является универсальной деталью. Совместимость определяется не маркой и моделью печи, а электрическими параметрами (9 кВ, сдвоенный), типом корпуса и размером клемм (4,8 мм). Если в вашей СВЧ установлен сдвоенный диод с аналогичными параметрами — деталь подойдёт.
Не путайте сдвоенный (защитный) диод с одинарным (выпрямительным). Одинарный диод (например, CL01-12, HVM12, T3512) — имеет одну клемму с одной стороны и крепление под винт с другой, устанавливается между конденсатором и корпусом. Сдвоенный диод (HVR 3-9, 2X062H) — имеет две клеммы, устанавливается параллельно конденсатору. Они не взаимозаменяемы.
Диод с маркировкой 9 кВ может заменять аналоги на 6 кВ (2X062H) и 12 кВ (CL01-I2) — больший запас по напряжению не повредит, но меньший ставить вместо большего нельзя.
Знак «*» в обозначении модели означает, что диод подходит ко всем подмодификациям данной модели независимо от регионального суффикса.
Список совместимых моделей может быть неполным, так как производители постоянно выпускают новые модификации. Если вашей модели нет в списке, сверьте параметры старого диода с характеристиками, указанными выше.
Категорически запрещается заменять высоковольтный диод на обычный низковольтный — он не выдержит нагрузку и может привести к возгоранию.

7. Рекомендации по установке
Обесточьте прибор. Отключите микроволновую печь от сети и выньте вилку из розетки.
Выждите время. Подождите 5–10 минут — высоковольтный конденсатор может сохранять опасный заряд до 2000 В даже после отключения от сети.
Разрядите конденсатор. Коснитесь выводов высоковольтного конденсатора изолированным инструментом, замкнув их между собой и на корпус, чтобы снять остаточный заряд. Это обязательный шаг, даже если печь была выключена давно.
Снимите корпус. Открутите винты на задней панели и аккуратно снимите кожух печи.
Найдите диод. Сдвоенный защитный диод расположен рядом с высоковольтным конденсатором, к которому он подключён параллельно. Не путайте его с одинарным выпрямительным диодом, который установлен между конденсатором и корпусом.
Отсоедините старый диод. Снимите клеммы с выводов диода. Запомните или сфотографируйте расположение и направление подключения проводов.
Проверьте остальные элементы. Перед установкой нового диода осмотрите высоковольтный конденсатор на наличие пробоя, вздутия, утечки масла. Проверьте магнетрон и предохранитель. Если причина перегорания диода не устранена, новый диод может выйти из строя снова при первом включении.
Установите новый диод. Подключите клеммы в том же порядке. Диод не имеет полярности для защитного применения (встречно-последовательное соединение симметрично), но сохраняйте исходное направление подключения для корректной работы схемы.
Соберите корпус. Установите кожух на место и затяните все винты.
Проверьте работу. Подключите прибор к сети, поместите в камеру стакан воды на 200–300 мл и запустите режим СВЧ на 1–2 минуты. Вода должна нагреться, прибор должен работать без отключений и посторонних звуков.
⚠️ Техника безопасности: Работа с высоковольтными компонентами микроволновой печи связана с риском поражения электрическим током. Высоковольтный конденсатор может сохранять смертельно опасный заряд даже после отключения от сети. Если у вас нет опыта ремонта бытовой техники, рекомендуется доверить замену диода квалифицированному специалисту.
